Catéter de mapeo INTELLAMAP ORION

Diseñado para utilizarse con el navegador RHYTHMIA™, el catéter de mapeo INTELLAMAP ORION™ proporciona una resolución y una exactitud sin precedentes en los procedimientos de navegación

Recursos clave

Explorar



Descripción general del producto

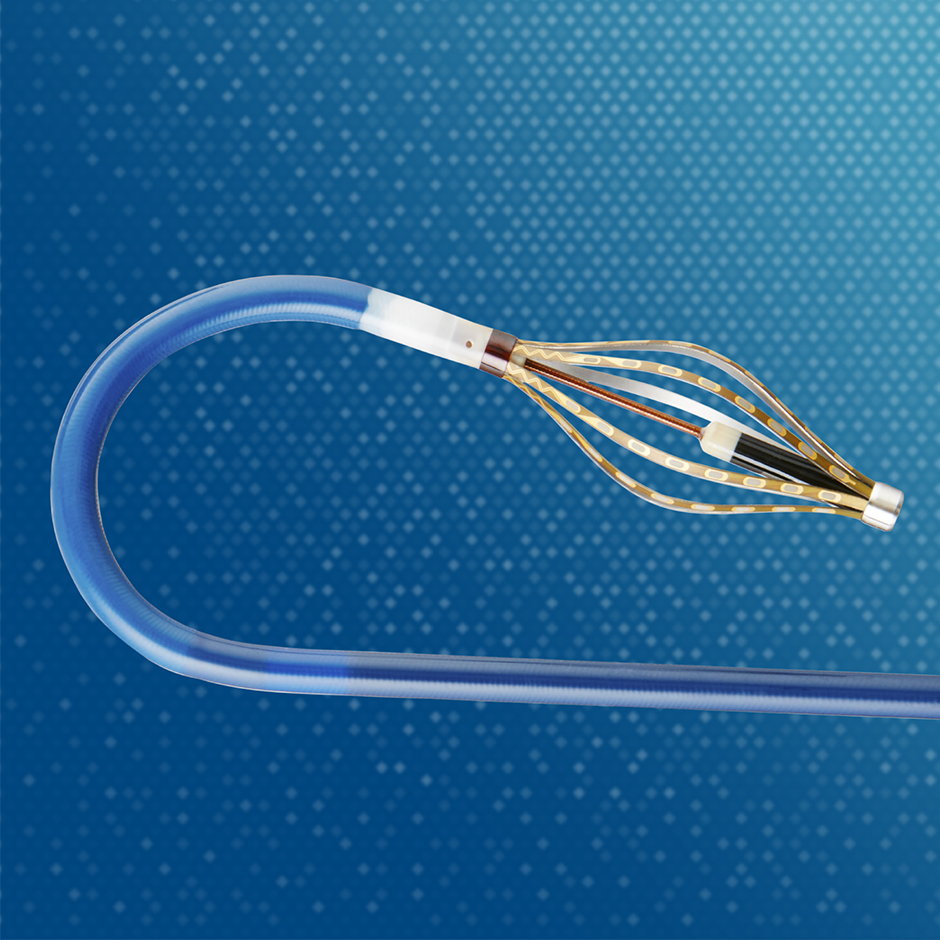

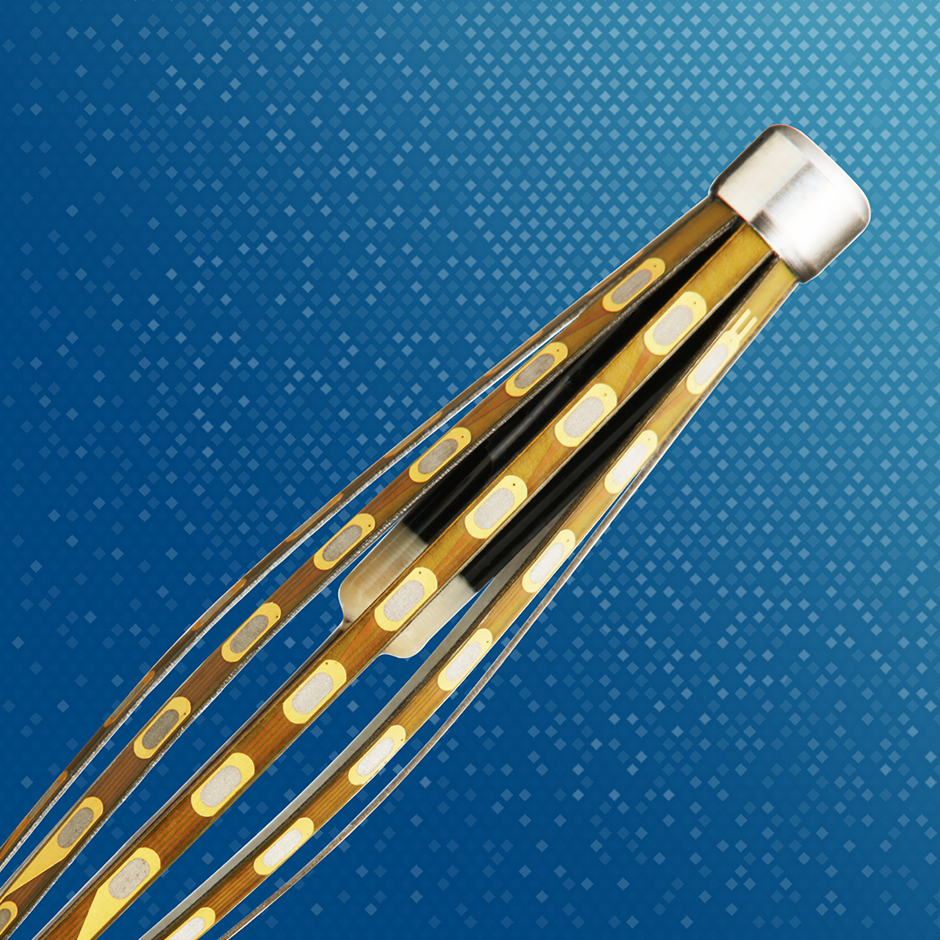

El catéter de mapeo INTELLAMAP ORION™ dispone de 64 electrodos (tres veces más1 electrodos que los catéteres de mapeo estándar), lo que permite recopilar datos con más rapidez. Sus electrodos impresos son 8 veces más pequeños que los electrodos de catéteres de mapeo convencionales, y están diseñados para maximizar el contacto y minimizar las señales de campo lejano. Combinado con una separación entre centros y centro de los electrodos de 2,5 mm, el catéter ORION captura señales nítidas y de alta calidad que permiten localizar de manera precisa y exacta hasta las arritmias más complejas

Infografía del catéter ORION


Información de pedido

 UPNLongitud
útil
D.E. (mm/F)Número de
electrodos
CurvaRango de
despliegue
Catéter de mapeo
de alta resolución
M004 RC64S 0115 cm2,84/8,564180,
bidireccional
3-22 mm
Cable umbilicalM004
RAUMBILICAL2 0
198 cm


"La resolución de mapeo del catéter era mayor que la d elos catéteres de mapeo multielectrodos estándar... que consiste en unos electrodos más pequeños que el catéter y en un espacio entre electrodos menor. La combinación del aumento de la densidad de la muestra, la resolución del mapeo, y un novedoso algoritmo que mejora la precisión en el tiempo de activación, resultó en la capacidad de construir mapas de activación con una mejor caracterización del circuito en comparación con las demás tecnologías de mapeo estándar." (Anter et al, 2016)3


1 En el cálculo se emplea la cantidad de 20 electrodos de los catéteres de mapeo electrofisiológico comercializados.
2 En el cálculo se emplea el tamaño de los electrodos de un catéter de mapeo electrofisiológico comercializado.
3 Anter, Elad et al.: Evaluation of a novel high-resolution mapping technology for ablation of recurrent scar-related atrial tachycardias, (Heart Rhythm2016; 0:1–8) I 2016 Heart Rhythm Society
